LCP:5G時代極具潛力的黑科技新材料!

2024-04-03 14:24:15

與傳統4G等通信技術相比,5G通信技術接入工作器件需滿足全頻譜接入、高頻段乃至毫米波傳輸、超高寬帶傳輸三大基礎性能要求,其制備材料則需要具有實現大規模集成化、高頻化和高頻譜效率等特點。目前,在5G手機天線上使用的材料主要是LCP(液晶聚合物)和MPI(改性聚酰亞胺)兩種,蘋果公司從iPhone8開始嘗試在局部使用基于LCP軟板的天線模組,2017年iPhoneX首次使用了兩組LCP天線,隨后推出的iPhone XS/XS Max/XR也都使用了LCP天線,引發了安卓系手機廠商的踴躍跟進。這是因為在高頻階段,MPI的傳輸將受到限制,該波段LCP優

LCP簡介


液晶高分子聚合物(Liquid Crystal Polymer),簡稱LCP,是80年代初期發展起來的一種新型高性能特種工程塑料,屬于芳香族熱塑性聚酯。LCP是一種由剛性分子鏈構成的,在一定物理條件下能出現既有液體的流動性又有晶體的物理性能各向異性狀態(此狀態稱為液晶態)的高分子物質。

勢明顯,更高頻率的信號傳輸要求以及生產成本降低將促使LCP材料加快替代進程。

液晶高分子根據液晶態的形成條件,液晶聚合物可分為溶致性液晶聚合物(LLCP)和熱致性液晶聚合物(TLCP),此外,在外場(如壓力、磁場、電場和光場等)作用下形成的液晶稱為感應液晶,如壓致液晶、光致液晶等。
值得注意的是,我們通常所說的5G通信用LCP材料指的是TLCP,它可通過熔紡、注射、擠出、模壓、涂覆等工藝加工成型,具有優異的成型加工性能。根據熱變形溫度(HDT),TLCP可分為Ⅰ型、Ⅱ型和Ⅲ型3種:

TLCP分類與其他有機高分子材料相比,LCP具有獨特的分子結構和熱行為,在熔融狀態下,LCP分子排列像棒狀一樣直,在成型時,剪切應力的作用下,進一步提高了這種排列取向,表現出極好的各向異性。這種取向有序的特殊結構使得LCP機械性能優異、強度極高,尺寸穩定性、光學性能、電性能、耐化學藥品性、自阻燃性、加工性等性能良好,且耐熱性好,熱膨脹系數低。
由于分子骨架對稱性高,再加上液晶本身結構使主鏈的運動受限,LCP在高頻段表現出極低的介電常數和介電損耗,因此,在5G時代設備對于材料的各項性能要求(特別是介電性能要求)越來越高的背景下,LCP材料憑借優異的性能被廣泛應用于高速連接器、5G基站天線振子、5G手機天線、高頻電路板等方面。

LCP在5G領域的應用


1. 高速連接器

5G傳輸速度得到大幅提升,為了確保數據數據傳輸?shù)目煽啃孕枰嵘咚龠B接器的性能,對低介電低損耗的連接器材料的需求增加了,LCP材料具有極低的吸水性、更好的介電穩定性、高流動性、良好的尺寸穩定性,適合應用在5G高速連接器上。

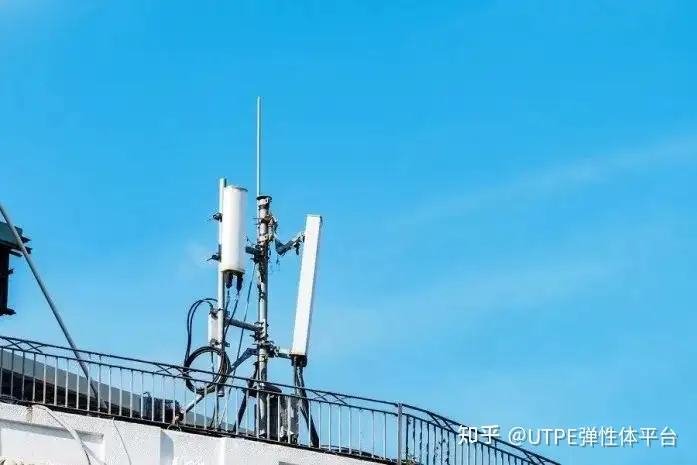

2. 天線振子

振子是天線內部最為重要的功能性部件,出于減重降本的目的,塑料振子受到關注。塑料振子已經導入量產的是LDS工藝(激光直接成型技術,即利用數控激光直接把電路圖案轉移到模塑塑料原件表面上,利用立體工件的三維表面形成電路互通結構的技術),采用的是LDS-LCP材料。LCP材料具有極低的介電損耗、良好的耐熱耐燃性以及極低的熱膨脹系數,在5G高頻段競爭優勢明顯。

3. 手機天線

LCP材料除了應用在天線振子上,還可以應用于在手機天線領域。

4. 高頻高速電路板

5G時代對高頻傳輸絕緣材料的要求非常高,要保證信號在傳輸過程中的損失降至最小,LCP材料突出的高頻介電性、尺寸穩定性、耐熱性,是非常理想的5G高頻高速電路板基材。除了手機天線FPC外,LCP基材的電路板還可應用于應用在5G關聯通訊、筆記本電腦、智能穿戴、汽車毫米波雷達、遠程醫療、高清無線視頻實時傳播等領域。


LCP樹脂發展現狀及格局


目前,全球液晶聚合物產能約為7.8萬噸/年,集中分布在美國、日本和中國。其中,美國和日本企業約占全球總產能的80%左右,中國僅占20%左右。海外主要生產企業包括塞拉尼斯、寶理、住友、索爾維、東麗等,其中,塞拉尼斯和寶理各占美日產能的一半以上,行業集中度較高。
美國和日本企業在20世紀80年代就開始量產LCP材料,我國進入LCP領域較晚,長期依賴美日進口, 近幾年來隨著金發科技、普利特、沃特股份、聚嘉新材料等企業陸續投產,LCP材料產能快速增長,截至2020年國內LCP產能達到1.8萬噸/年,主要生產企業包括沃特股份、金發科技、普利特、聚嘉新材料,沃特股份為中國最大的LCP生產企業。2020年,沃特股份新增5000噸LCP產能裝置投產,總產能達到8000噸/年,占全國總產能的45%左右。隨著5G時代到來,未來LCP材料需求將有望迎來快速增長。

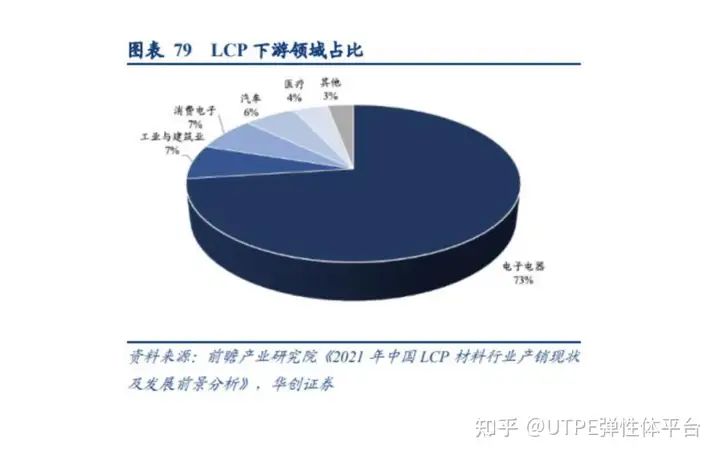

從需求端看,2020年國內LCP需求量約為3萬噸,受技術及產品質量因素影響,國內消費高度依賴進口,進口依存度約為80%。從消費結構看,電子電器是LCP最主要的消費領域,約占總消費量的80%左右,目前用于5G通訊領域的總消費量不足1000噸。受“新基建”的拉動,預計未來五年,LCP在5G通訊領域的消費增速將達到30%以上,到2025年消費量達到4000噸。


目前,國內LCP制備水平已經有了很大的提高,但是與國際先進水平相比,還有一定差距。
LCP天線產業鏈核心為膜級樹脂及薄膜成型。一方面,LCP樹脂的合成難度高,且對雜質、分子量分布有嚴格要求,對生產設備也有很高的要求,此為難度之一。另一方面,成膜工藝難度高。樹脂生產企業和薄膜企業的供應鏈封閉導致新進入者很難買到膜級樹脂。目前,日本寶理-可樂雨 (吹膜)-松下電工組合,寶理-村田(雙拉)組合是市場上最成功的組合。住友也在和日本千代田等企業在合作開發。此外,膜的制備參數及熱處理和涂覆工藝,也是核心要素。

結語


我國是5G發展最快的國家之一,龐大的5G通信市場也激發了LCP材料需求的快速增長。但是,我國5G用LCP材料大部分依賴進口,未來LCP仍然有很大的發展空間,國產化迫在眉睫!
